H 形鋼のサプライヤーとして、私はさまざまな建設およびエンジニアリング プロジェクトにおいて H 形材の構造的完全性を確保することの重要性を直接目撃してきました。 H ビームは、高い強度対重量比と優れた耐荷重能力により広く使用されています。ただし、特定の設計要件を満たすため、または予期せぬ課題に対処するために、追加の補強が必要な状況もあります。このブログでは、H ビームを強化する効果的な方法をいくつか紹介します。
H ビームを理解する
補強方法について詳しく説明する前に、H ビームとは何かを理解することが重要です。 H ビームは、ワイド フランジ ビームとも呼ばれ、文字「H」に似た断面を持っています。ウェブ (垂直部分) と 2 つのフランジ (水平部分) で構成されます。この形状は荷重を均等に分散するため、建築フレーム、橋梁、その他の構造物での使用に最適です。

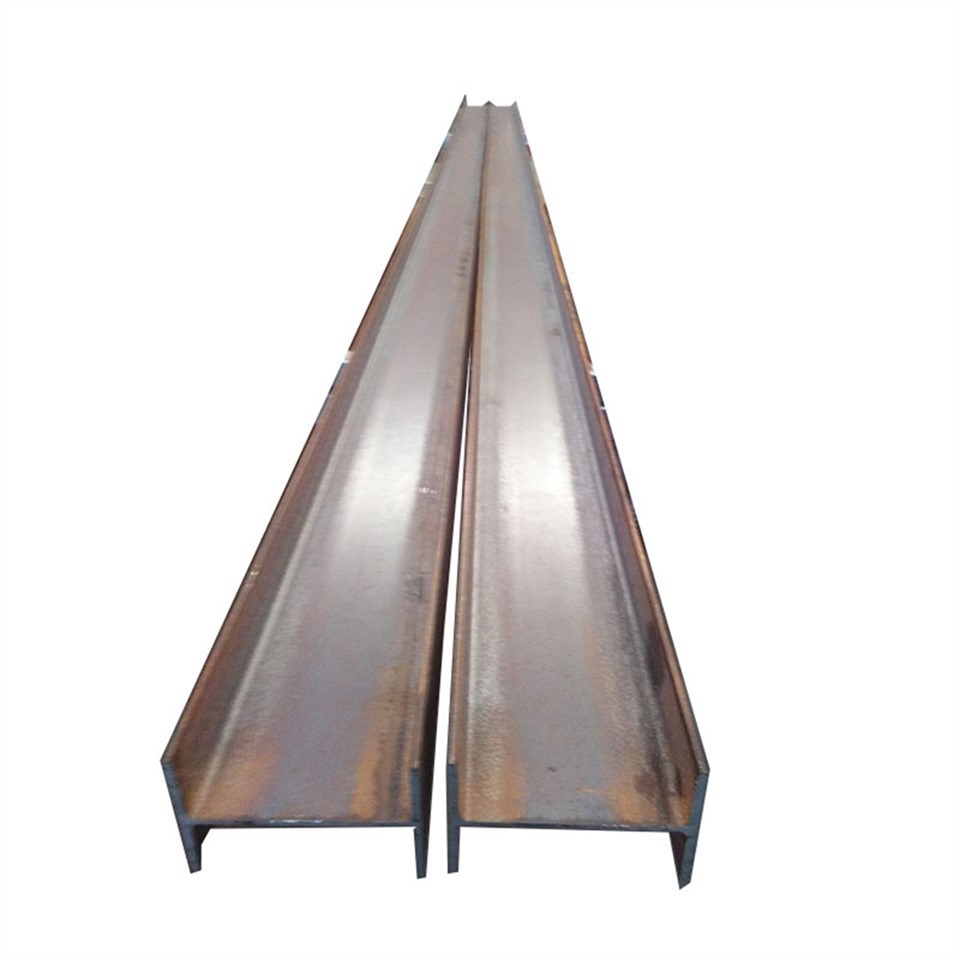

当社では、以下を含むさまざまな H ビームを提供しています。炭素鋼H鋼、ステンレス鋼 H鋼、 そしてアルミHビーム。各タイプには独自の特性があり、さまざまな用途に適しています。炭素鋼の H ビームは強度があり、コスト効率が高いため、一般的な建設用に人気があります。ステンレス鋼の H ビームは優れた耐食性を備えており、これはビームが湿気や化学薬品にさらされる可能性がある環境において非常に重要です。アルミニウム H ビームは軽量で、優れた強度対重量比を備えているため、重量が懸念される用途に適しています。
H形鋼を強化する理由
H ビームを補強する必要がある理由はいくつかあります。一般的な理由の 1 つは、ビームの耐荷重能力を高めるためです。これは、建物に追加の床を追加したり、梁に設置される機器の重量を増やしたりするなど、構造物の使用目的の変更が原因である可能性があります。もう一つの理由は、腐食や亀裂などの梁の損傷を修復するためです。補強材を使用して、地震荷重や風荷重に対する梁の耐性を向上させることもできます。
補強方法
追加プレートの溶接
H ビームを補強する最も一般的な方法の 1 つは、ビームのフランジまたはウェブに追加のプレートを溶接することです。これによりビームの断面積が増加し、強度と剛性が増加します。プレートをフランジに溶接するときは、荷重を均等に分散するためにプレートが適切に位置合わせされて溶接されていることを確認することが重要です。特にビームのせん断強度を高めるには、プレートをウェブに溶接することも効果的です。
追加のプレートを溶接するプロセスには、熟練した溶接工と適切な溶接機器が必要です。溶接の品質を確保するには、適切な溶接手順に従うことが重要です。溶接前にビームとプレートを予熱すると、亀裂のリスクを軽減できます。溶接後、溶接部に気孔や融着の欠如などの欠陥がないか検査する必要があります。
繊維強化ポリマー (FRP) 複合材料の使用
繊維強化ポリマー (FRP) 複合材料は、H ビームを強化するためのもう 1 つの一般的なオプションです。 FRP 複合材料は、ポリマー マトリックスに埋め込まれたカーボンやガラスなどの繊維で構成されています。軽量で、強度があり、耐腐食性があります。 FRP 複合材料は、接着剤を使用して H ビームの表面に適用できます。
FRP 複合材を使用する利点は、重機やビームの大規模な改造を必要とせずに簡単に設置できることです。手の届きにくい場所の梁を補強するためにも使用できます。ただし、良好な接着を確保するために、FRP 複合材を適用する前にビームの表面が適切に準備されていることを確認することが重要です。 FRP 複合材料の長期的な性能は、接着剤の品質や環境条件などの要因によって決まります。
鋼セクションの追加
アングルやチャンネルなどの鋼材セクションを H ビームに追加することも効果的な補強方法です。これらの追加セクションは、既存の梁にボルト締めまたは溶接できます。角度を使用してビームの角を強化することができ、チャネルを使用してウェブの剛性を高めることができます。
鋼セクションを追加するときは、接続の詳細を考慮することが重要です。追加セクションをビームに接続するために使用されるボルトまたは溶接は、荷重を効果的に伝達するように設計する必要があります。補強された梁の全体的な形状も分析して、設計要件を満たしていることを確認する必要があります。
外部プレストレス処理
外部プレストレス処理では、腱またはケーブルを使用して H ビームにプレストレス力を適用します。これは、腱をビームの端に取り付けて緊張させることによって行うことができます。プレストレス力は、ビームに作用する外部荷重に対抗し、ビーム内の応力を軽減し、耐荷重能力を高めます。
外部プレストレスはより複雑な補強方法であり、特殊な装置と専門知識が必要です。耐荷重能力の大幅な増加が必要な大規模プロジェクトでよく使用されます。プレストレスシステムの設計では、プレストレス力の大きさ、腱の位置、梁の長期的な挙動などの要因を考慮する必要があります。
補強に関する考慮事項
H ビームを補強する場合、留意すべき点がいくつかあります。まず、徹底的な構造解析を実施して、必要な補強レベルを決定することが重要です。この解析では、梁の既存の状態、予想される荷重、補強梁の望ましい性能を考慮する必要があります。
次に、補強方法の選択は、梁の種類、梁の位置、利用可能なリソースなどの要素に基づいて行う必要があります。たとえば、梁が腐食環境にある場合は、従来の鉄筋補強材よりもステンレス鋼板や FRP 複合材を使用する方が良い選択肢となる可能性があります。
第三に、補強材の取り付けは資格のある専門家が行う必要があります。不適切に設置すると、補強の効果が低下したり、梁に損傷を与えたりする可能性があります。
結論
H ビームの補強は、慎重な計画と実行を必要とする複雑なプロセスです。さまざまな補強方法を理解し、プロジェクトの特定の要件を考慮することで、H ビームが構造の要求を満たすのに必要な強度と剛性を確保できるようになります。
H 形鋼のサプライヤーとして、当社は高品質の H 形鋼を提供し、補強プロジェクトに対する技術サポートを提供することに尽力しています。 H 形鋼の補強についてご質問がある場合、またはプロジェクトに適した H 形鋼の選択についてサポートが必要な場合は、調達とさらなる議論についてお気軽にお問い合わせください。
参考文献
- 「構造鋼設計」ウィリアム・T・セギ著
- 「土木工学用途のための繊維強化ポリマー複合材料」AH Khalifa著
- 米国溶接協会による「溶接ハンドブック」
